地理データを扱う上で使いやすいフリーのQGIS。QGISを使って頂点数の調べ方を紹介します。
Contants
QGISとは
QGISは、地理情報システムの閲覧、編集、分析機能を有するクロスプラットフォームのオープンソースソフトウェア・GISソフト。
QGISはキュージーアイエスと呼び、旧称:Quantum GIS。
無料でありながら、有料・高額なGISソフト（代表的なものはArcGIS）に近い機能・操作性を備え、機能の追加も無料のプラグインで行うことが可能。
地理情報システム（英語：geographic information system（s）、略称：GIS）。地理情報および付加情報をコンピュータ上で作成・保存・利用・管理・表示・検索するシステム
ライセンス
GNU GPLで頒布されており、利用者が使用目的に合わせて自由に修正することができる。
例えば、QGIS BrowserとQGIS Serverの機能はデータの取得やレンダリングの際に同じコードにより動作するが、現在はインターフェースが異なっている。
このように多くの拡張プラグインが利用可能である。
QGISセットアップ

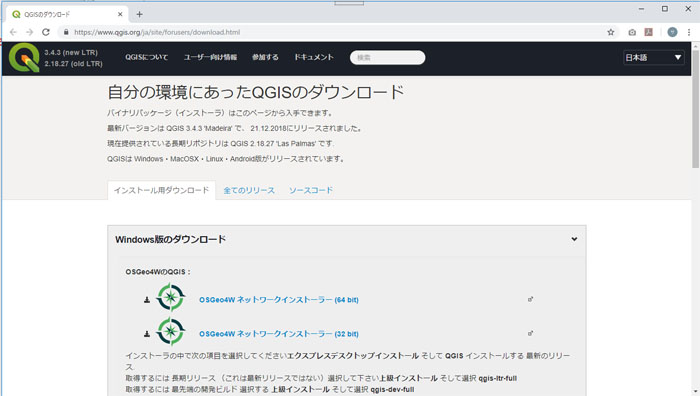

QGISダウンロードサイトより対応するプラットフォームのバイナリパッケージをダウンロードしセットアップします。
頂点数比較
前回調査した国土交通省国土政策局国土情報課が提供する国土数値情報のデータの圧縮データを比較します。
QGISソフトでは、TopoJSON形式では読み込めない為、GeoJSON形式に変換します。
TopoJSON→GeoJSON形式へ変換する
前回インストールしたtopojsonライブラリの「topo2geo」コマンドを使用して各圧縮ファイルをGeoJSON形式に戻します。
$ topo2geo sample=input.geojson < output.topojson※GeoJSON作成時にオブジェクト名「sample」を指定していることが前提です。sampleキーワードは適時置換えしてください。
頂点数調査結果
下記紹介の調査方法で、愛知県の頂点数結果を紹介します。
前回調査はファイルサイズでの圧縮率でしたが今回は、地名などのプロパティ値を含まない為、純粋なポイント圧縮は係数に比例することがわかります。
| 係数(-P) | 頂点数【圧縮率】 |
|---|---|
| 【元データ】 | 230,073 【100.0%】 |
| 【0.75】 | 180,812 【 78.6%】 |
| 【0.50】 | 126,645 【 55.0%】 |
| 【0.25】 | 68,618 【 29.8%】 |
| 【0.10】 | 30,972 【 13.5%】 |
| 【0.05】 | 17,910 【 7.9%】 |
QGISでの頂点数調査方法
実際にQGISソフト(ver3.4)を使用して頂点数を確認する方法を記載します。
QGISでは、【点】・【ライン】・【ポリゴン】を操作できます。
GeoJSON形式のポリゴンレイヤーから頂点レイヤを生成し数を算出します。
- 1.基本データとなるGeoJSONをベクタレイヤとして追加する
- 2.ベクタのジオメトリーツールで頂点レイヤを追加する
- 3.頂点レイヤのプロパティ値を確認する
GeoJSONをベクタレイヤとして追加する
1)「レイヤ」メニュー→「レイヤの追加」→「ベクタレイヤの追加」をクリックします
2)「データソースマネージャ|ベクタ」画面にて、GeoJSONファイルを選択して「追加」ボタンをクリックします。

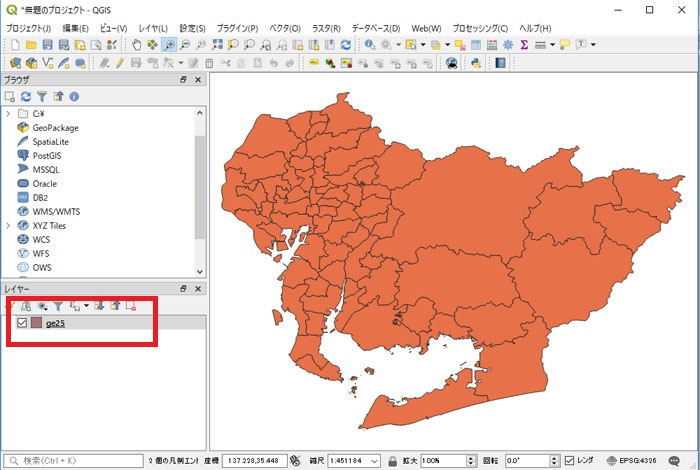

3)QGISソフト内に読み込みファイル名のレイヤが追加されます。
ジオメトリツールで頂点レイヤを追加する
4)「ベクタ」メニュー→「ジオメトリツール」→「頂点の抽出」をクリックします
5)「頂点の抽出」画面にて「実行」ボタンをクリックします
6)「頂点の抽出」画面にて、実行結果を確認し「閉じる」ボタンをクリックします
頂点レイヤのプロパティ値を確認する
7)追加された頂点レイヤのコンテキストメニューより「プロパティ」をクリックします。
8)「プロパティ」画面の「地物数」を確認します。
参考サイト
【北海道地図株式会社】超初心者向けハンズオン講座 「ゼロから始めるQGIS」
まとめ
QGISソフトは地図データを扱う上で非常に機能豊富なソフトです。
D3.jsとの組み合わせにより、リッチな地図情報も表示することが可能です。
D3.jsで利用できる地理データを実際に作ってみて検証してみたいと思います。
QGISソフトの使用方法なども随時更新していきたいと思います。
